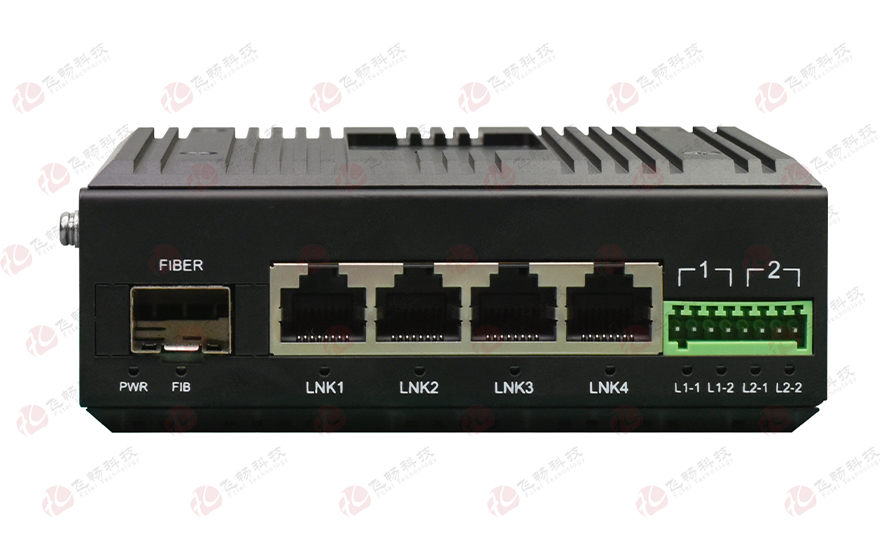

工業軌式2路串口／4路開關量+4路百兆電 光端機

型號：次留言

描述：本產品是以太網IEEE802.3介質轉換器，設備帶4個百兆以太口，百兆以太網接口為線速100M的帶寬，光纖距離（20/40/60/80/120公里），設備還帶2個RS232/422/485可選串口或4路開關量；

產品描述
本產品是以太網IEEE802.3介質轉換器，設備帶4個百兆以太口，百兆以太網接口為線速100M的帶寬，光纖距離（20/40/60/80/120公里），設備還帶2個RS232/422/485可選串口或4路開關量；
功能特點
◆ 工業以太網系列，專為嚴酷苛刻的工業環境而設計;
◆ 設備提供4路交換式百兆以太網電口，1路百兆光口，2個可選RS232/422/485串行接口或4路開關量;
◆ 光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/LC接口可選;
◆ 具有廣播風暴保護、平衡流量、隔離沖突、檢測差錯及死機自復位等功能，適合于視頻傳輸?shù)却罅髁繑?shù)據應用;
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持最大為10K字節的包；
◆ 提供2路RS232/485/422,接口可選,三種數據接口可選,RS232支持3線RS232 (TXD,RXD,GND)
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 設備為以太網交換芯片+FPGA方案，帶遠端OAM管理幀功能，可以與4U插卡式帶SNMP網管的對應設備互聯，SNMP軟件上能管理到本設備;
◆ 網管實時查看及管理本端與對端以太網的接口狀態與設置；設備帶掉電檢測功能，能檢測當光信號丟失時為對端設備掉電或是光纖不通；
◆ 雙DC供電時（5.08mm接線端子）：
   ◆ 可以DC9-70V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
   ◆ 支持內部隔離，冗余雙電源輸入;防反接保護
◆ AC供電時（三位梅花AC座）：
  ◆ 支持AC~85-265V交流，或DC110-300V直流寬范圍輸符合工業四級電磁兼容性要求；
◆ 支持內部隔離，冗余雙電源輸入;電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;
◆ 導軌或壁掛式安裝;寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;
技術參數
◆ 光纖部份
光口：1
光纖：單纖雙纖
光纖接口：SC/FC/ST/LC(SFP)可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 10/100M以太網接口
協    議：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
RS-485 2 wires: A(對應TX+) B(對應TX-) GND
   RS-232: RXD TXD GND
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間         信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
開關信號         信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
最大開關頻率  50HZ
輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號 FCP-F4D2
產品功能描述 工業軌式 4路百兆以太+2路RS232/422/485或4路開關量 光端機
業務端口描述 2個RS232/422/485串行接口或4路開關量4路百兆以太網電口，1路光纖口

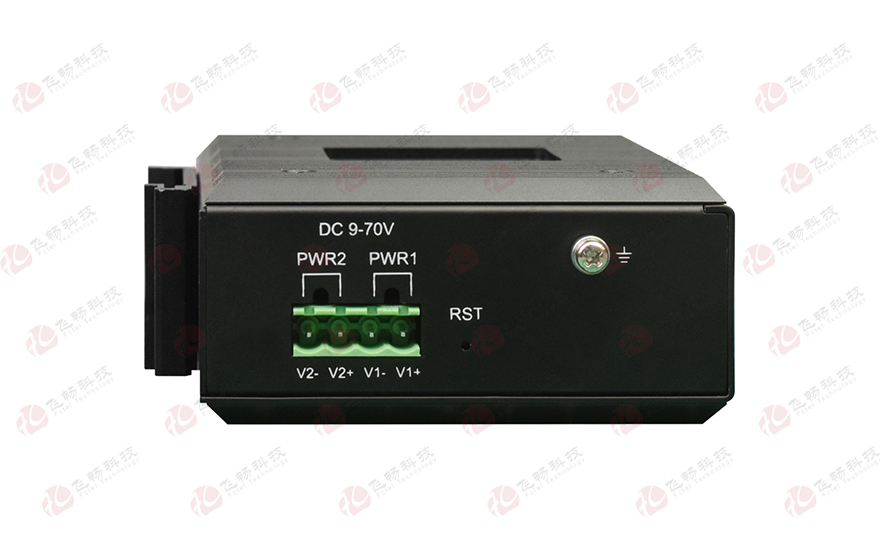

電源 DC電源：
冗余雙電源輸入DC9-70V 或AC7-50V,功耗<5W
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
AC內置電源：
AC~85-265V交流，或DC110-300V直流寬范圍輸入,功耗<5W
過載保護：支持；
接入接口：三位梅花AC座
產品尺寸 外殼：IP40防護等級，鋁合金材質

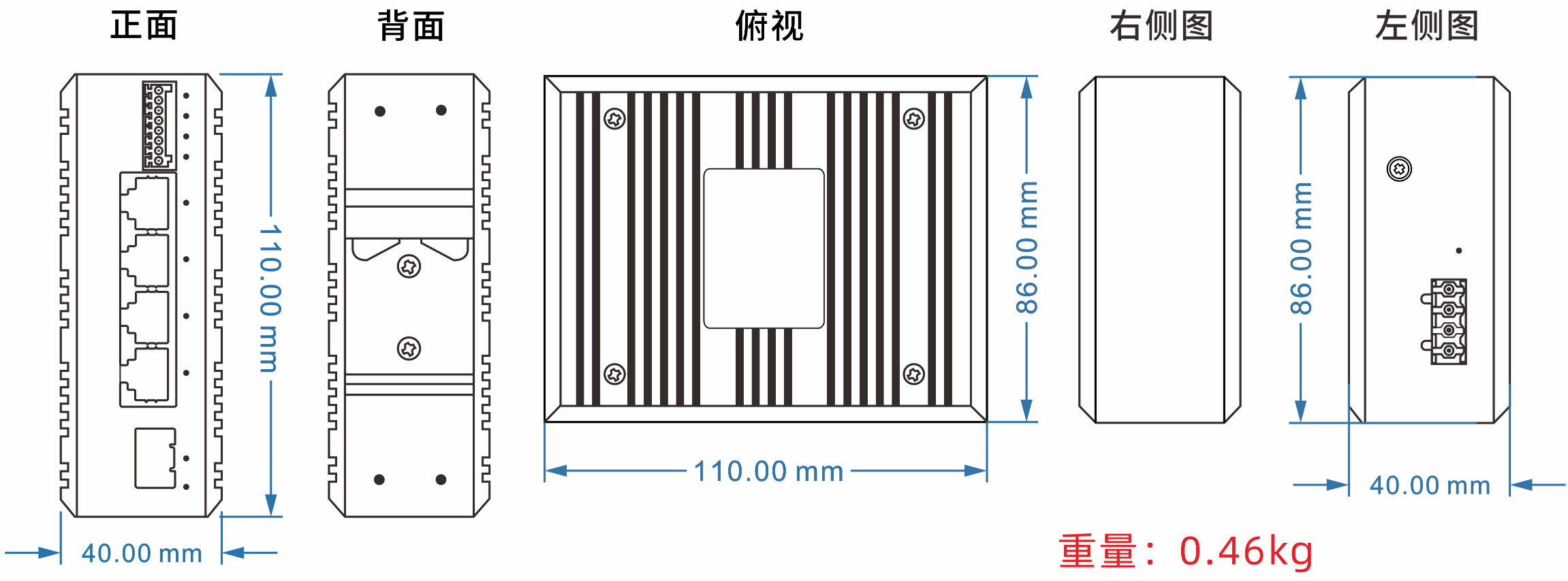

尺寸：110mm(長) x 87mm(寬) x 40mm(高)
安裝方式：導軌安裝、壁掛式安裝
重量 0.45Kg/臺
